Độ bền của thiết bị kiểm tra chấm dứt

Làm thế nào để độ bền của thiết bị kiểm tra đầu cuối phù hợp với các kích cỡ và hình dạng đầu nối khác nhau?

Trong thế giới sản xuất và đảm bảo chất lượng chính xác, tính toàn vẹn của mọi bộ phận là điều tối quan trọng. Điều này đặc biệt đúng đối với các kết nối điện, vốn đóng vai trò là động mạch quan trọng trong truyền tải điện và dữ liệu trong mọi thứ, từ thiết bị điện tử tiêu dùng đến hệ thống hàng không vũ trụ. Một lần chấm dứt bị lỗi có thể dẫn đến lỗi hệ thống, nguy hiểm về an toàn và tổn thất tài chính đáng kể. Để giảm thiểu những rủi ro này, các độ bền của thiết bị kiểm tra đầu cuối đã trở thành một công cụ không thể thiếu trong các phòng thí nghiệm xác nhận trên toàn thế giới. Chức năng chính của nó là áp dụng các ứng suất cơ học có kiểm soát—kéo, đẩy và cắt—vào các đầu nối điện để xác minh rằng chúng có thể chịu được các điều kiện khắc nghiệt khi lắp đặt, bảo trì và vận hành. Tuy nhiên, sự đa dạng to lớn của các loại đầu nối, từ hộp nối quang điện mỏng manh cho đến chân cắm ô tô hạng nặng, đặt ra một thách thức cơ bản: làm thế nào một thiết bị duy nhất có thể kiểm tra chính xác và đáng tin cậy nhiều dạng khác nhau như vậy?

Vai trò quan trọng của thử nghiệm trong các ứng dụng công nghiệp

Nhu cầu kiểm tra chấm dứt nghiêm ngặt không phải là tùy tiện; nó được hệ thống hóa theo các tiêu chuẩn quốc tế nhằm xác định các tiêu chuẩn về độ an toàn và độ tin cậy cho toàn bộ ngành công nghiệp. Các tiêu chuẩn như IEC 61215-MQT 14 , IEC 61730-2-MST 42 và UL 1703 yêu cầu rõ ràng các thử nghiệm về độ chắc chắn của các đầu nối, đặc biệt là trong các lĩnh vực như quang điện và điện tử ô tô. Những thử nghiệm này được thiết kế để mô phỏng ứng suất cơ học trong thế giới thực. Ví dụ: trong quá trình lắp đặt bảng điều khiển năng lượng mặt trời, kỹ thuật viên có thể vô tình kéo dây cáp hoặc tác dụng lực xoắn vào đầu nối. A thử nghiệm kéo thiết bị đầu cuối đảm bảo rằng kết nối trong hộp nối sẽ không bị lỏng hoặc đứt, duy trì tính liên tục về điện và ngăn ngừa khả năng phóng điện hồ quang, gây nguy cơ hỏa hoạn.

Tương tự, trong ngành công nghiệp ô tô, các đầu nối phải chịu đựng rung động liên tục, chu kỳ nhiệt và thỉnh thoảng bị giật trong quá trình sửa chữa. Độ bền của thiết bị kiểm tra các đầu nối xác nhận rằng các bộ phận này sẽ hoạt động đáng tin cậy trong suốt vòng đời của xe. Hậu quả của sự thất bại trong các ứng dụng này là nghiêm trọng, nhấn mạnh yêu cầu không thể thương lượng về việc thử nghiệm toàn diện. Khả năng áp dụng phổ biến của các tiêu chuẩn này có nghĩa là thiết bị thử nghiệm phải có khả năng phổ biến như nhau, có khả năng chuyển đổi liền mạch từ thử nghiệm dây mỏng có đường kính 2 mm trên cảm biến nhỏ sang vấu cáp 20 mm chắc chắn được sử dụng trong hệ thống lưu trữ năng lượng. Yêu cầu này thúc đẩy triết lý thiết kế cốt lõi đằng sau những người thử nghiệm đa năng.

Nguyên tắc làm việc cốt lõi của độ bền của thiết bị kiểm tra đầu cuối

Về bản chất, máy thử độ bền của các đầu nối là một hệ thống cơ khí chính xác được thiết kế để tác dụng một lực có kiểm soát lên một đầu nối và đo phản ứng của nó. Các thành phần cốt lõi bao gồm khung cứng, cảm biến tải trọng có độ chính xác cao (cảm biến lực), hệ thống truyền động (thường là động cơ servo để chuyển động trơn tru, có thể lập trình) và bộ điều khiển kỹ thuật số phức tạp. Người thử nghiệm thực hiện một chương trình thử nghiệm cụ thể, trong đó chỉ ra loại lực (kéo, nén, cắt), tốc độ tác dụng lực, lực tối đa cần đạt được và thời gian dừng.

Tuy nhiên, sự tương tác quan trọng xảy ra tại điểm tiếp xúc: nơi máy kẹp mẫu. Máy có thể tác dụng lực rất lớn nhưng nếu mẫu không được giữ chắc chắn và chính xác thì kết quả kiểm tra sẽ không hợp lệ. Đầu nối được kẹp không đúng cách có thể bị trượt, bị đè bởi lực quá mạnh hoặc chịu áp lực tập trung tại điểm kẹp thay vì ở đầu cuối. Điều này dẫn đến một chế độ thất bại sớm và không chính xác. Do đó, toàn bộ tiền đề của một bài kiểm tra chính xác dựa trên khả năng giao tiếp hoàn hảo với thiết bị được kiểm tra. Đây là nơi phát sinh thách thức về chỗ ở và được giải quyết thông qua hệ thống đồ đạc mô-đun và công cụ thích ứng. Đó là vật cố định và nắm chặt giúp chuyển lực thô của máy thành một thử nghiệm chính xác, có thể lặp lại và tuân thủ tiêu chuẩn cho bất kỳ hình dạng đầu nối nhất định nào.

Các phương pháp chính để chứa các kích cỡ và hình dạng khác nhau

Việc cung cấp các mẫu đa dạng đạt được thông qua cách tiếp cận đa diện, tập trung vào mô-đun, dụng cụ chính xác và hệ thống điều khiển tiên tiến.

1. hệ thống cố định mô-đun và dụng cụ tùy chỉnh

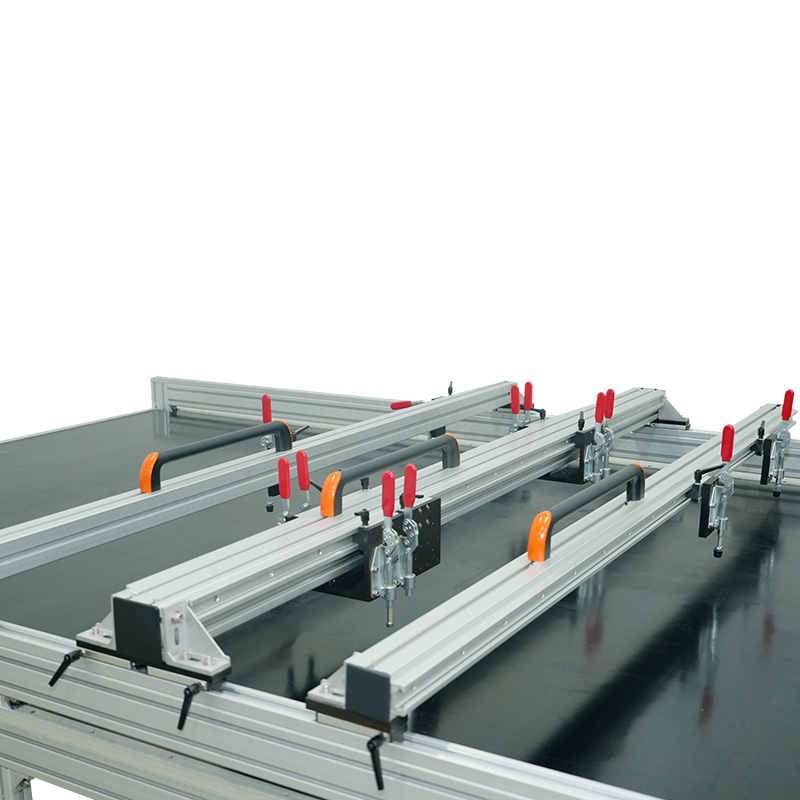

Giải pháp trực tiếp và hiệu quả nhất là sử dụng hệ thống cố định mô-đun. Thay vì là một thiết bị cố định, nguyên khối, máy kiểm tra độ bền chất lượng cao của các đầu nối được thiết kế với các giao diện lắp đặt được tiêu chuẩn hóa trên thanh trượt và tấm đế chuyển động của nó. Điều này cho phép sử dụng một thư viện rộng lớn các tay cầm và đồ đạc có thể hoán đổi cho nhau.

• Tay nắm cơ khí đa năng: Đối với các thử nghiệm kéo dây và cáp, nhiều loại ngàm kẹp có thể hoán đổi cho nhau được sử dụng. Các hàm này có nhiều kích cỡ và kết cấu bề mặt khác nhau (mịn, răng cưa, rãnh chữ V) để phù hợp với các đường kính dây khác nhau mà không cắt dây dẫn hoặc gây trượt. Đối với dây rất mỏng, các vấu nhỏ, nhẵn có thể được sử dụng với lực kẹp nhẹ, trong khi đối với cáp lớn, thô, các vấu răng cưa lớn sẽ được chọn để cắn vào lớp cách điện và mang lại khả năng giữ chắc chắn.
• Đồ đạc tùy chỉnh chuyên dụng: Nhiều đầu nối không thể được kiểm tra bằng cách cầm nắm đơn giản. Họ yêu cầu một thiết bị cố định được thiết kế tùy chỉnh mô phỏng đầu nối giao phối thực tế hoặc cung cấp bề mặt tương tác cụ thể. Ví dụ, việc kiểm tra một chốt đầu cuối thường yêu cầu một thiết bị cố định giữ chặt thân đầu nối bằng nhựa trong khi một móc hoặc móng nhỏ được gắn vào chính chốt đó để tác dụng lực kéo. Các nhà sản xuất có uy tín, bao gồm cả những nhà sản xuất tập trung vào kỹ thuật chính xác, thường cung cấp dịch vụ thiết kế và sản xuất cho các dụng cụ tùy chỉnh đó. Là một trong số ít nhà sản xuất trong nước chuyên nghiên cứu và sản xuất buồng mô phỏng môi trường và thiết bị mô phỏng quang học quy mô lớn, Công ty TNHH Thiết bị thử nghiệm Houyao Thượng Hải đã độc lập phát triển các sản phẩm tiên tiến và có khả năng cung cấp các giải pháp phù hợp như vậy. Việc công ty tuân thủ các nguyên tắc liêm chính và dịch vụ hướng tới con người đảm bảo rằng các thiết bị này được thiết kế để đáp ứng chính xác các yêu cầu của khách hàng và tiêu chuẩn quốc tế.
• Bộ điều hợp và tấm gắn: Một bộ bộ điều hợp cho phép gắn các tay nắm tiêu chuẩn ở các góc khác nhau hoặc kết nối với cảm biến tải trọng ở các cấu hình khác nhau. Điều này rất quan trọng để tác dụng lực cắt thuần túy hoặc để thử nghiệm các đầu nối không thẳng hàng với trục chính của máy.

2. Khả năng điều chỉnh đa trục và căn chỉnh chính xác

Một khung thử nghiệm chắc chắn chỉ tốt khi nó được căn chỉnh. Việc căn chỉnh sai có thể gây ra mô men uốn trong quá trình thử nghiệm, tác dụng các lực không dọc trục làm mất hiệu lực của kết quả và có thể làm hỏng mẫu. Những người thử nghiệm cao cấp có khả năng điều chỉnh đáng kể trong các giai đoạn của họ.

• Các giai đoạn điều chỉnh X-Y-Z: Tấm đế nơi gắn mẫu thường là một bệ có thể điều chỉnh được, có thể di chuyển theo các mặt phẳng nằm ngang (X và Y) và thẳng đứng (Z). Điều này cho phép người vận hành căn chỉnh hoàn hảo điểm kết thúc với tâm của lực tác dụng, đảm bảo lực kéo hoặc đẩy dọc trục thuần túy. Điều này cực kỳ quan trọng để kiểm tra các đầu nối hoặc đầu cuối có hình dạng kỳ lạ không nằm ở trung tâm trên một bộ phận.
• Điều chỉnh quay: Một số thiết bị cố định kết hợp khả năng xoay tự do, cho phép tay cầm tự căn chỉnh với mẫu khi có lực tác dụng, ngăn chặn tải trọng từ bên.

3. phần mềm điều khiển và cảm biến tiên tiến

Phần cứng được hỗ trợ bởi phần mềm thông minh cho phép cấu hình tỉ mỉ để phù hợp với mẫu.

• Các thông số có thể lập trình: Phần mềm cho phép người vận hành xác định mọi khía cạnh của thử nghiệm: khoảng cách kẹp từ đầu cuối, tốc độ tiếp cận, lực tải trước, tốc độ thử nghiệm, lực tối đa và độ nhạy phát hiện đứt gãy. Đối với đầu nối nhỏ dễ vỡ, lực tải trước thấp và tốc độ thử nghiệm chậm được lập trình để tránh hư hỏng do va chạm. Đối với đầu nối lớn và chắc chắn, có thể sử dụng lực cao hơn và tốc độ nhanh hơn để đẩy nhanh quá trình thử nghiệm.
• Giám sát thời gian thực và thu thập dữ liệu: Phần mềm cung cấp hiển thị đồ họa thời gian thực của lực được áp dụng. Người vận hành có thể quan sát bất kỳ sự bất thường nào, chẳng hạn như lực giảm đột ngột cho thấy sự trượt và hủy bỏ thử nghiệm nếu thiết bị cố định không hoạt động chính xác. Phản hồi này rất cần thiết để xác nhận quá trình thiết lập thử nghiệm trước khi tiến hành một loạt mẫu đầy đủ.

Những cân nhắc khi lựa chọn đồ đạc và dụng cụ

Việc lựa chọn thiết bị phù hợp là một quá trình có hệ thống dựa trên mẫu và tiêu chuẩn.

Khả năng hiện đại độ bền của thiết bị kiểm tra đầu cuối để đáp ứng được nhiều kích cỡ và hình dạng đầu nối khác nhau không phải là vấn đề ngẫu nhiên mà là kỹ thuật tinh vi, có chủ ý. Nó đạt được thông qua một hệ thống tổng thể kết hợp khung cơ khí cứng nhắc và chính xác với một thư viện toàn diện gồm các đồ đạc và dụng cụ mô-đun có thể hoán đổi cho nhau. Phần cứng này được hướng dẫn bởi phần mềm thông minh, có thể lập trình, cho phép tinh chỉnh các thông số thử nghiệm theo các đặc tính cụ thể của từng mẫu riêng lẻ. Kết quả là một nền tảng xác nhận có khả năng thích ứng cao có thể đảm bảo tính toàn vẹn về mặt cơ học của mọi thứ từ dây dẫn cảm biến nhỏ nhất đến vấu cáp nguồn lớn nhất.

Tính linh hoạt này rất quan trọng đối với các nhà sản xuất và phòng thí nghiệm thử nghiệm trên toàn thế giới. hàng không vũ trụ , điện tử ô tô , quang điện và ngành công nghiệp lưu trữ năng lượng , những người phải xác nhận sản phẩm của họ theo các tiêu chuẩn quốc tế nghiêm ngặt. Bằng cách đầu tư vào một thiết bị đa năng độ bền của thiết bị kiểm tra đầu cuối được trang bị các thiết bị cố định phù hợp, họ sẽ có được một công cụ phù hợp với tương lai có khả năng đảm bảo sự an toàn, độ tin cậy và sự tuân thủ của sản phẩm, bất kể thiết kế đầu nối có thể phát triển như thế nào. Sự cống hiến trong việc cung cấp các giải pháp thử nghiệm tiên tiến, có khả năng thích ứng như vậy là điều khiến các nhà cung cấp nhất định trở thành đối tác đáng tin cậy trong ngành thử nghiệm toàn cầu. Shanghai Houyao testing Equipment Co., Ltd., thông qua cam kết đổi mới và chất lượng, đóng góp cho hệ sinh thái này bằng cách phát triển thiết bị đáp ứng những nhu cầu phức tạp này, giúp đảm bảo rằng các thành phần cơ bản cho thế giới công nghệ hiện đại của chúng ta được chế tạo để tồn tại lâu dài.
